深度解析Apollo无人车感知和定位技术

有关无人车的定位有两种,一种称之为绝对定位,不依赖任何参照物,直接给出无人车相对地球坐标或者说WGS84坐标系,也就是坐标(B,L,H),其中B为纬度,L为经度,H为大地高即是到WGS-84椭球面的高度, WGS-84坐标系是美国国防部研制确定的大地坐标系,是一种协议地球坐标系。

WGS-84坐标系的定义是:原点是地球的质心,空间直角坐标系的Z轴指向BIH(1984.0)定义的地极(CTP)方向,即国际协议原点CIO,它由IAU和IUGG共同推荐。X轴指向BIH定义的零度子午面和CTP赤道的交点,Y轴和Z,X轴构成右手坐标系。WGS-84椭球采用国际大地测量与地球物理联合会第17届大会测量常数推荐值,采用的两个常用基本几何参数:  长半轴a=6378137m;扁率f=1:298.257223563。坐标系非常复杂,GPS的测量结果与我国的54系或80系坐标相差几十米至一百多米,随区域不同,差别也不同。

经粗略统计,我国西部相差70米左右,东北部140米左右,南部75米左右,中部45米左右。在中国,国家出于安全的考虑,在地图发布和出版的时候,对84坐标进行了一次非线性加偏,得到的坐标我们称之为GCJ02坐标系。国内许多地图公司,可能是由于业务的需求,或者是商业竞争的某些原因,在GCJ02坐标的基础上又进行了一次非线性加偏,得到了自己的坐标系统。百度就是这么一家公司。百度在GCJ02的基础上进行了BD-09二次非线性加偏,得到了自己的百度坐标系统。

传统的GPS定位精度只有3-7米,我国城市主干道单一车道宽一般是3.75米,也就是说GPS无法做到车道线级定位。在城市道路或峡谷中,精度会进一步下降。即便是美国及北约国家,民用系统也不可能用GPS获得亚米级定位。GPS卫星广播的信号包括三种信号分量:载波、测距码和数据码。测距码又分为P码(精码)和C/A码,通常也会把C/A码叫做民码,P码叫军码。P码会再分为明码和W码,想要破解是完全不可能的。后来在新一代GPS上老美又提出了专门的M(Military)码,具体细节仍处于高度保密中,只知道速率为5.115 MHz,码长未知。北斗的定位精度目前还不如GPS。

无人车的车道线级绝对定位是个难题,无人车需要更高精度的厘米级定位。日本为解决这个问题,研发准天顶卫星系统(QZSS),在2010年发射了一颗卫星,2017年又陆续发射了3颗卫星,构成了三颗人造卫星透过时间转移完成全球定位系统区域性功能的卫星扩增系统,今年4月1日将正式商用,配合GPS系统,QZSS可以做到6厘米级定位。QZSS系统的L5信号频点也是采用1176.45MHz,而且采用的码速率与GPS在该频点的码速率一样,都是10.23MHz。意味着芯片厂商在原有支持GPS系统芯片上无需改动硬件,只需在软件处理上作更改就可以实现对Galileo、QZSS系统的兼容,相当于软件实现上需要多搜索几颗导航卫星。几乎不增加成本,而北斗系统是需要改硬件的,非常麻烦。因为日本国土面积小,4颗卫星就够了,如果换成中国或美国,可能需要35颗-40颗卫星。

国内大部分厂家都采用GPS RTK做绝对定位,不过RTK缺点也是很明显的。RTK确定整周模糊度的可靠性为95~99%,在稳定性方面不及全站仪,这是由于RTK较容易受卫星状况、天气状况、数据链传输状况影响的缘故。首先,GPS在中、低纬度地区每天总有两次盲区(中国一般都是在下午),每次20~30分钟,盲区时卫星几何图形结构强度低,RTK测量很难得到固定解。其次,白天中午,受电离层干扰大,共用卫星数少,因而初始化时间长甚至不能初始化,也就无法进行测量。根据实际经验,每天中午12点~13点,RTK测量很难得到固定解。再次,依赖GPS信号,在隧道内和高楼密集区无法使用。

Apollo的定位技术

先进的无人车方案肯定不能完全基于RTK,百度Apollo系统使用了激光雷达、RTK与IMU融合的方案,多种传感器融合加上一个误差状态卡尔曼滤波器使得定位精度可以达到5-10厘米,且具备高可靠性和鲁棒性,达到了全球顶级水平。市区允许最高时速超过每小时60公里。

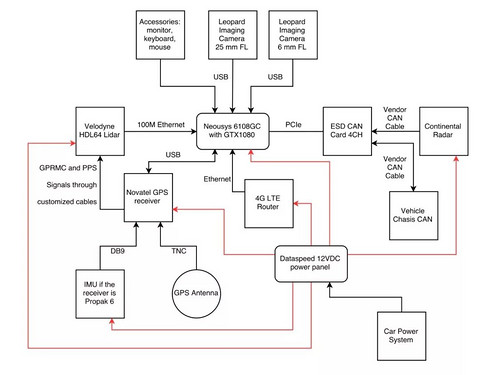

上图为百度Apollo自动驾驶传感器、计算单元、控制前的连接图,计算系统使用台湾Neousys Nuvo-6108GC工控机,这款工控机使用英特尔双至强E5-2658 V3 12核CPU。主要用来处理激光雷达云点和图像数据。

GPS定位和惯性测量单元方面,IMU 为NovAtel IMU-IGM-A1 ,GPS接收机为NovAtelProPak6。激光雷达使用的是Velodyne HDL-64E S3,通过以太网连接工控机,水平视野360°,垂直视野26.9°,水平角度分辨率为0.08°,距离精度小于2cm,可探测到120m的汽车或树木。视觉系统使用Leopard ImagingLI-USB30-AR023ZWDR with 3.0 case,通过USB连接到工控机。使用安森美的200万像素1080p传感器AR0230AT和AP0202 ISP。FOV为广角58度,有效距离大约60-70米。毫米波雷达采用的是Continental ARS408-21,连接至CAN卡。CAN卡为德国ESD CAN-PCIe/402-B4。

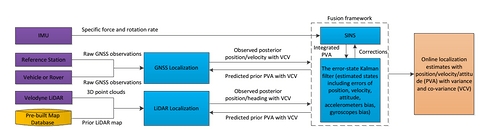

上图为百度无人车定位模块框架,融合了IMU、GNSS和激光雷达等传感器(紫色),以及一个预先制作好的定位地图(黄色)。最上层的是SINS系统,就是Strap-down InertialNavigation。捷联惯导系统是在平台式惯导系统基础上发展而来的,它是一种无框架系统,由三个速率陀螺、三个线加速度计和处理器组成。SINS使用IMU测量得到的加速度和角速度积分得到位置、速度、姿态等,在卡尔曼滤波器的传播阶段作为预测模型;相应地,卡尔曼滤波器会对IMU的加速度和角速度进行矫正,位置、速度和姿态等误差也反馈给SINS。RTK定位和激光雷达点云定位结果作为卡尔曼滤波器的量测更新。


上图为百度的激光雷达点云定位地图。首先要提前制作一幅无人车将要行驶地区的激光雷达点云定位地图,包含有激光雷达强度成像图和高度分布图,这张图通常是地图厂家用测绘级激光雷达完成的。目前全球绝大多数厂家包括Waymo、福特、通用等都是如此。b为激光雷达反射强度成像图,c为高度分布图。这张图覆盖范围3.3*3.1平方公里。

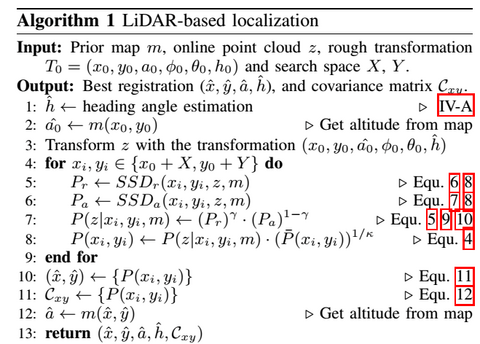

激光点云定位算法描述如下:


表面上看高精度定位很复杂,实际计算中,耗费的运算资源并不算多,基于激光雷达的运算量远低于基于图像的运算量。这套系统在将来也可以用传统的汽车级SoC完成,如瑞萨的R-Car H3,恩智浦的I.MX8或S32A258C。成本有望大幅度降低。64线激光雷达也有望在未来由flash固态激光雷达取代,进而大幅度降低成本。

百度无人车定位团队的一篇关于多传感器融合定位的学术论文“Robust and Precise VehicleLocalization based on Multi-sensor Fusion in Diverse City Scenes”已被机器人顶级会议ICRA 2018录用,初稿可从arXiv上下载。

Apollo的感知技术

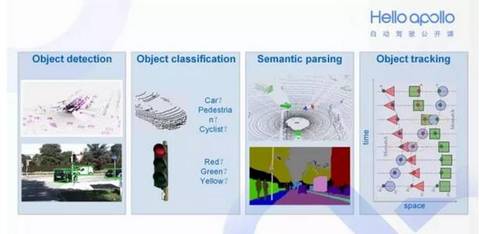

在 Apollo 中感知模块有以下几个职能:探测目标(是否有障碍物)、对目标分类(障碍物是什么)、语义分割 (在整帧画面中将障碍物分类渲染)、目标追踪 (障碍物追踪)。

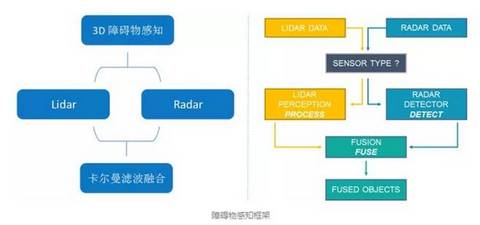

Apollo 2.0系统使用了多传感器融合的方式做环境感知,摄像头负责红绿灯的检测,毫米波雷达最大的作用是提供目标的运动速度,目标识别主要靠激光雷达完成的。

2016年10月,百度与清华联合发表了论文Multi-View 3D ObjectDetection Network for Autonomous Driving ,地址https://arxiv.org/pdf/1611.07759.pdf,论文以激光雷达与摄像头融合的方式做目标识别,不过在2017年5月百度发表的论文Vehicle Detection from 3DLidar Using Fully Convolutional Network,地址https://arxiv.org/pdf/1608.07916.pdf,这篇论文里放弃与摄像头融合。在2017年10月,加入毫米波雷达融合。

2017年11月,苹果发表论文,VoxelNet: End-to-EndLearning for Point Cloud Based 3D Object Detection,也只用激光雷达识别目标,并且与百度和清华Multi-View 3D ObjectDetection Network for Autonomous Driving做了对比,显示出单纯用激光雷达效果更好。究其原因,激光雷达数据处理速度比摄像头要快,时间同步很有难度,两者还需要坐标统一;其次是摄像头对光线太敏感,可靠性低,远距离尤其明显。百度在Apollo 2.0里使用了激光雷达与毫米波雷达融合的方案。


激光雷达物体识别最大的优点是可以完全排除光线的干扰,无论白天还是黑夜,无论是树影斑驳的林荫道,还是光线急剧变化的隧道出口,都没有问题。其次,激光雷达可以轻易获得深度信息,而对摄像头系统来说这非常困难。再次,激光雷达的有效距离远在摄像头之上,更远的有效距离等于加大了安全冗余。最后,激光雷达的3D云点与摄像头的2D图像,两者在做深度学习目标识别时,2D图像容易发生透视变形。简单地说透视变形指的是一个物体及其周围区域与标准镜头中看到的相比完全不同,由于远近特征的相对比例变化,发生了弯曲或变形。这是透镜的固有特性(凸透镜汇聚光线、凹透镜发散光线),所以无法消除,只能改善。而3D就不会有这个问题,所以3D图像的深度学习使用的神经网络可以更加简单一点。

另外,激光雷达也可以识别颜色和车道线。

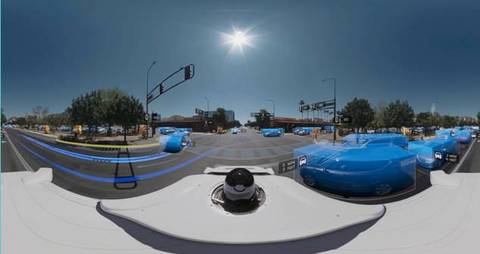

无人车领域对目标图像的识别不仅仅是识别,还包括分割和追踪。分割就是用物体框框出目标。对于2D图像来说,只能用2D框分割出目标,而激光雷达图像则可以做到3D框,安全性更高。追踪则是预测出车辆或行人可能的运动轨迹。


很明显,3D的分割框要比2D的有价值的多,这也是Waymo和百度都用激光雷达识别车辆的原因之一。

目标检测与识别领域早期用DPM。 2013年11月,目标检测领域公认的大神Ross Girshick推出R-CNN,2015年4月进化为Fast R-CNN,2015年6月进化为Faster R-CNN,成为今日目标检测与识别领域公认最好的方法,也是可以完全端对端地实现。

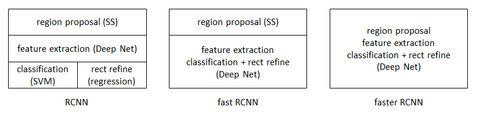

激光雷达的目标检测与识别也用FasterR-CNN。Faster R-CNN 从2015年底至今已经有接近两年了,但依旧还是ObjectDetection领域的主流框架之一,虽然后续推出了R-FCN,Mask R-CNN 等改进框架,但基本结构变化不大。同时不乏有SSD,YOLO等新作,但精度上依然以Faster R-CNN为最好。从RCNN到fast RCNN,再到本文的faster RCNN,目标检测的四个基本步骤(候选区域生成,特征提取,分类,位置精修)终于被统一到一个深度网络框架之内。所有计算没有重复,完全在GPU中完成,大大提高了运行速度。


图像语义分割可以说是图像理解的基石性技术,在自动驾驶系统(具体为街景识别与理解,判断可行驶区域)、无人机应用(着陆点判断)以及穿戴式设备应用中举足轻重。图像是由许多像素组成,而「语义分割」顾名思义就是将像素按照图像中表达语义含义的不同进行分组(Grouping)/分割(Segmentation)。语义分割有时会是最难的一部分,因为这要用到NLP自然语言处理领域的技能,而大部分玩CNN的对NLP不甚了解。

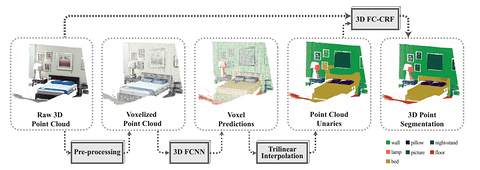

上图为斯坦福大学的激光雷达语义分割流程图,最后是用3D FC-CRF,也就是全连通条件随机场,另一种常用的方法是MRF,马尔科夫随机场。条件随机场用于序列标注,数据分割等自然语言处理中,表现出很好的效果。在中文分词、中文人名识别和歧义消解等任务中都有应用。

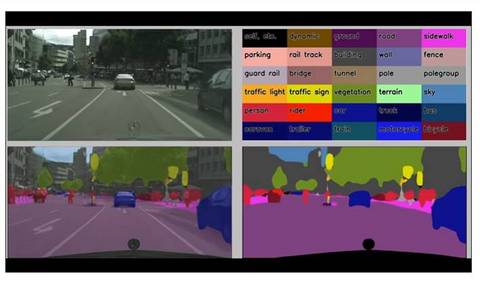

百度的语义分割主要是为了更好地理解交通场景,为行为决策提供依据。低成本的无人驾驶也可以用摄像头的2D图像做语义分割,为无人车找出可行驶区域,光线良好的情况下可以用这种低成本的方案。

2018CES展示的Apollo2.0无人车顶部除了激光雷达外,新增了两个摄像头,一个长焦、一个短焦,主要目的是为了识别道路上的红绿灯。

自动驾驶训练数据集

KITTI数据集由德国卡尔斯鲁厄理工学院和丰田美国技术研究院联合创办的自动驾驶场景下的计算机视觉算法评测数据集。该数据集用于评测立体图像(stereo),光流(optical flow),视觉测距(visual odometry),3D物体检测(object detection)和3D跟踪(tracking)等计算机视觉技术在车载环境下的性能。KITTI包含市区、乡村和高速公路等场景采集的真实图像数据,每张图像中最多达15辆车和30个行人,还有各种程度的遮挡与截断。


Cityscapes数据集则是由奔驰主推,提供无人驾驶环境下的图像分割数据集。用于评估视觉算法在城区场景语义理解方面的性能。Cityscapes包含50个城市不同场景、不同背景、不同季节的街景,提供5000张精细标注的图像、20000张粗略标注的图像、30类标注物体。

3月8日,百度正式开放ApolloScape大规模自动驾驶数据集。ApolloScape拥有比Cityscapes等同类数据集大10倍以上的数据量,包括感知、仿真场景、路网数据等数十万帧逐像素语义分割标注的高分辨率图像数据,进一步涵盖更复杂的环境、天气和交通状况等。ApolloScape数据集涵盖了更复杂的道路状况,比如单张图像中最高可达162辆交通工具或80名行人 ,同时开放数据集采用了逐像素语义分割标注的方式。

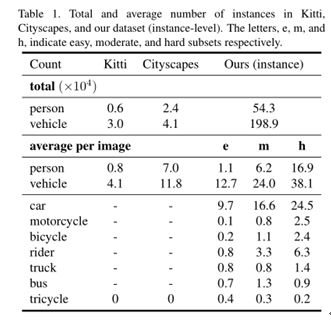

Kitti,Cityscapes和ApolloScape的数据实例对比


对我国传统车厂来说,自建训练数据集恐怕是最大的难题,与百度合作是最好的选择。

3月31日北京《Hello Apollo,自动驾驶公开课》

2018年CES上,百度发布了Apollo 2.0,搭载了百度Apollo 2.0系统的自动驾驶汽车将拥有简单城市道路的自动驾驶能力。Apollo 2.0 的发布,也意味着百度整体的自动驾驶系统被开放出来,其中包括了云服务平台、软件平台、参考硬件平台以及参考车辆平台。

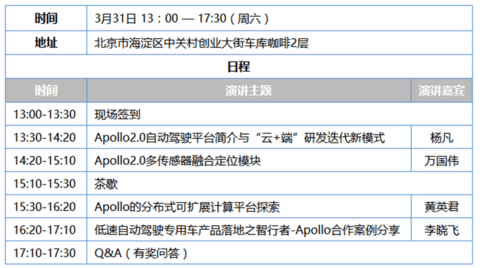

Apollo自动驾驶公开课第3期,即将于3月31日在北京举办,将引导自动驾驶开发者深入应用Apollo2.0。本次公开课邀请了百度自动驾驶事业部的资深工程师,以及Apollo的老用户,一起与开发者们交流,快速掌握Apollo2.0的最新功能。

百度自动驾驶事业部资深架构师,负责产品化解决方案的杨凡将介绍Apollo开放平台简介、Apollo能力开放简介、Apollo资源开放与研发迭代新模式、Apollo生态阶段性成果。

百度无人车定位技术负责人,设计并搭建了Apollo多传感器融合定位系统的万国伟将介绍《Apollo2.0多传感器融合定位模块》。无人车定位技术是自动驾驶领域的基础技术之一,其难点在于如何保证高精准度和高鲁棒性。Apollo2.0的多传感器融合定位模块自适应地使用GNSS、LiDAR及IMU等传感器,在许多有挑战的场景(例如市区、隧道等)都达到了厘米级定位。万国伟的演讲将分享定位模块的框架,以及各子模块的算法原理。

长沙智能驾驶研究院公司产品部负责人黄英君,从事智能驾驶方面总体解决方案与产品研发工作,将在沙龙上介绍《Apollo的分布式可扩展计算平台探索》。黄英君的分享主要包括:在 Jetson TX2上进行Docker扩展,运行Apollo;在Apollo on Jetson TX2中配置TensorRT和VisionWorks适配,进行视觉算法优化与加速。

智行者科技联合创始人&技术研发部总监李晓飞将在沙龙上分享《低速自动驾驶专用车产品落地之智行者-Apollo合作案例》,主要包括自动驾驶落地场景及应用挑战、智行者AVOS系统研发、智行者与Apollo的技术合作三个部分。

演讲嘉宾简介


杨凡:百度自动驾驶事业部资深架构师,负责产品化解决方案。

演讲摘要:Apollo开放平台简介、Apollo能力开放简介、Apollo资源开放与研发迭代新模式、Apollo生态阶段性成果。


万国伟:百度无人车定位技术负责人,Apollo 核心算法技术负责人,设计并搭建了Apollo多传感器融合定位系统。

演讲摘要:无人车定位技术是自动驾驶领域的基础技术之一,其难点在于如何保证高精准度和高鲁棒性。Apollo2.0的多传感器融合定位模块自适应地使用GNSS、LiDAR及IMU等传感器,在许多有挑战的场景(例如市区、隧道等)都达到了厘米级定位。本次演讲将分享定位模块的框架,以及各子模块的算法原理。


黄英君:长沙智能驾驶研究院公司产品部负责人,从事智能驾驶方面总体解决方案与产品研发工作,对Apollo的分布式扩展方面进行了探索。

演讲摘要:智能驾驶的技术平台和系统架构飞速发展,多个厂家都提出了自己的系统架构和解决方案,目前并没有一个统治性的方案。Apollo集中运行感知、决策、控制模块,对资源、实时性、可靠性需求是不同的,对计算平台、操作系统、运行环境的要求也各不相同。我们分享将这些模块进行解耦,分布式集成运行在不同的计算平台和操作系统上,即在一个高可靠的双机备份低成本平台上运行决策与控制模块,在多个低成本高性能技术平台上运行感知模块,实现一个分布式可扩展的解决方案。本次分享主要包括:在 Jetson TX2上进行Docker扩展,运行Apollo;在Apollo on Jetson TX2中配置TensorRT和VisionWorks适配,进行视觉算法优化与加速。


李晓飞:智行者科技联合创始人&技术研发部总监。

演讲摘要:风起云涌,自动驾驶产品落地之路为何困难重重?扑朔迷离,自动驾驶应用场景究竟出路何方?众志成城,智行者和Apollo如何携手并进?主要讲述自动驾驶落地场景及应用挑战,智行者AVOS系统研发,智行者与Apollo的技术合作三个部分。
