东芝推出通用系统电源IC，多路输出保障安全

东芝公司今日宣布推出 TB9044FNG 一款用于汽车应用的通用系统电源IC，其具有多个输出，可实现功能安全[1]。样品发货即日启动，批量生产计划从2017年10月开始。

越来越多诸如电动助力转向系统(EPS)和制动器之类的安全关键型汽车系统必须满足ASIL-D[2]的要求，ASIL-D是ISO 26262功能安全标准中所规定的最高汽车安全完整性等级。

全新的IC集成了多个故障检测功能，例如，电源电路高电压和低电压检测以及过热检测，用以监控IC的自身故障，另外还集成了一个看门狗定时器，用以监控外部微型计算机的故障检测。该IC还融合了用于检测故障检测电路中的潜伏性故障的初步诊断电路，以确保更高的功能安全。

东芝还进行了一系列功能安全分析，模拟各种系统故障，而且还将为客户提供诸如功能安全FMEDA[3]之类的记录文件，以支持整体安全分析和设计。

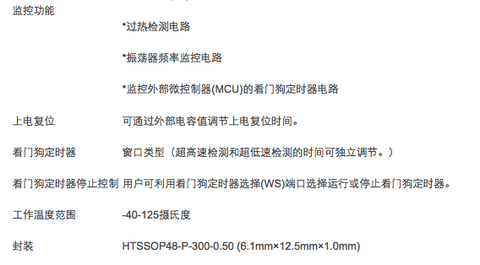

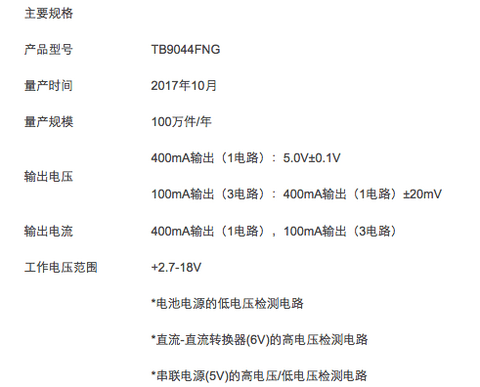

主要特性

用于保证功能安全的各种内置监控电路

电池电源低电压检测电路

直流-直流转换器(6V)高电压检测电路

串联电源(5V)高电压/低电压检测电路

过热检测电路

振荡器频率监控电路

监控外部微控制器(MCU)的看门狗定时器电路

针对保证功能安全的故障检测电路的诊断电路

故障检测电路中设置有内置诊断电路，用于检测任何潜伏性故障。

内置升降压型直流-直流转换器

该IC从高效率升降压型直流-直流转换器处生成6V输出。

考虑到降低空载电压后产生的电压降，对电池工作情况下的低侧工作电压范围进行了改进，使其低至2.7V(最小值)。

内置4个串联电源[4]电路(4个输出)

该IC包含四个串联电源电路，用于接收直流-直流转换器产生的6V输入。

该IC还包含一个具有用于微型计算机的5V恒压(电流容量为400mA)的电路和三个具有用于传感器和其他接口的5V恒压输出(电流容量为100mA)的电路。每个电路均可独立输出一个电压。

故障检测的可选操作

用户可利用SPI[5]通信输入设定来设置系统以两种方式其中之一响应所检测到的故障。一种设定向系统输出复位信号;另一种设定向系统提供异常运行通知。可根据用户的应用或系统进行选择。

注释1：基于功能安全的标准，以期将系统故障带来的风险最小化。ISO26262认证确认某一公司面向汽车应用的电气和电子(E/E)系统的工艺或产品满足该标准中规定的严格标准，并为第三方提供一种评估潜在供应商的能力的独立手段。 注释2：ASIL：汽车安全完整性等级 注释3：FMEDA：失效模式影响及诊断分析 注释4：串联电源：直流电源电路，其中电压控制元件与负载串联连接。 注释5：SPI：串行外设接口
