6家电池企业590模组设计路径

SK整体方案与LG较相似,不过外壳由一体式改为拼焊式,降低了装配难度。

LG 化学

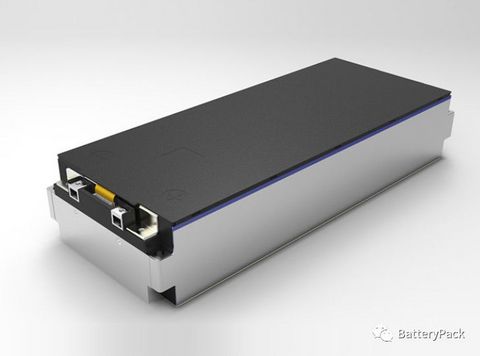

LG590模组是目前公开资料最多的一款设计,本人此前曾在LG590模组的进化一文中做过介绍,不再做详细分析了,可见下图。

SKI

SK是第二家定点提供软包方案的公司。

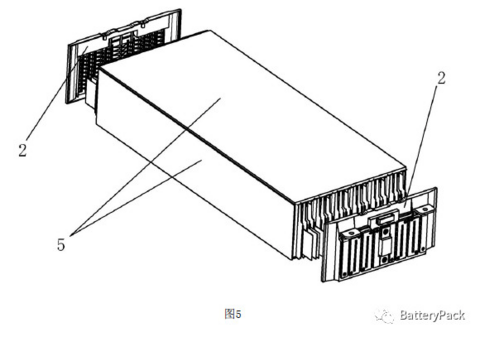

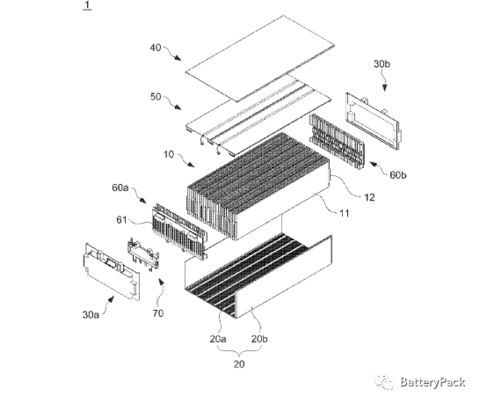

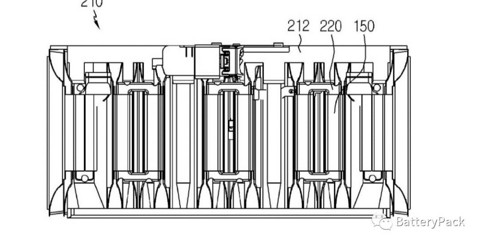

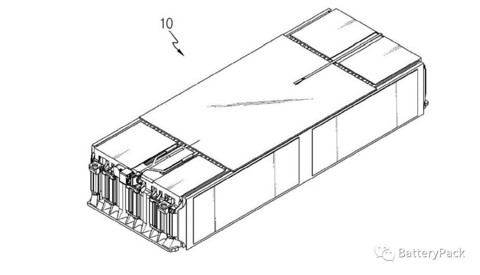

SK的方案曾多次出现于一些会议上,但未找到相关图片,以下为部分专利图,仅供参考。

可以看到,整体方案与LG较相似,不过外壳由一体式改为拼焊式,降低了装配难度。

除此之外,专利图中,极耳顶封位置未进行折弯,进一步降低装配难度。

CATL

从目前披露的信息来看,CATL至少有两种590模组,一种是为MEB平台设计的590模组,另一种是供给国内车厂的590模组。

CATL在很多展会都展示过这款模组了,相信很多人也看到过了,不过由于基于MEB平台的车子还没有量产的,所以展示的这些模组可能都只是临时方案。

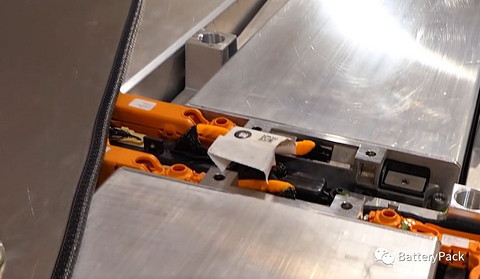

CATL590模组(MEB版)

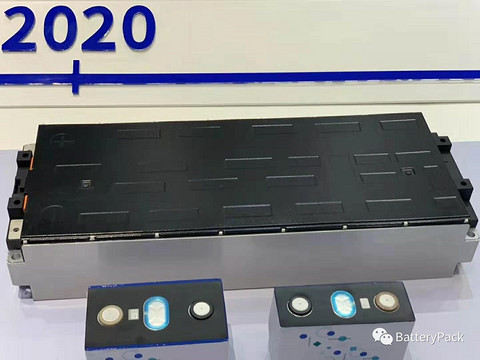

CATL590模组(国内版)

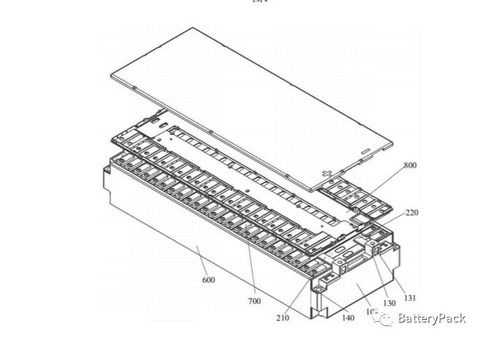

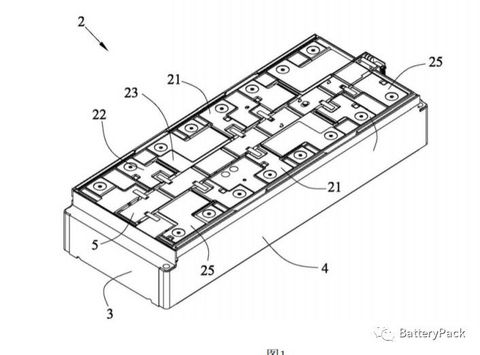

专利图

以上供应商属于目前行业内定点的供应商,另外,还有几家也有一些资料公开。

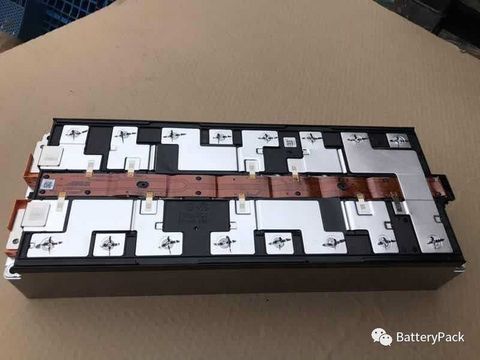

中航锂电提供的是方壳方案

微宏动力

万向A123

来源:BatteryPack
