帝奥微-内置H桥马达驱动DIA57100 | 确认申报2023“芯向亦庄”汽车芯片大赛

帝奥微-内置H桥马达驱动DIA57100 | 确认申报2023“芯向亦庄”汽车芯片大赛

申报奖项汽车芯片50强

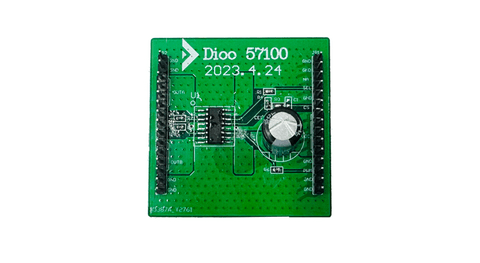

申请产品丨内置H桥马达驱动DIA57100

产品描述:

一、技术创新:

1. 该芯片内部集成电流检测功能,不需要增加电流检测运放;并将charge pump电容集成在芯片内部,极大地简化了外围电路的设计;

2. 产品具有全面的保护机制和故障诊断功能,为电机驱动工作提供极高的安全性和稳定性保护;

3. DIA57100使用单纯的模拟接口对电机的转向和制动进行控制,控制逻辑简单易懂,只需MCU控制INA和INB两个引脚即可,同时也支持PWM调速,频率高达20kHz;

4. 该芯片还能检测双向的电机电流,通过SEL引脚的高低电平来选择正转和反转的电流检测;此外,芯片的CS引脚允许通过提供与电机电流值成比例的电流来监控电机电流,将数据送给MCU进行实时监测。

二、主要性能和技术指标:

- 符合车规AEC-Q100认证

- 输入电压范围:4 - 40V

- 最大输出电流:12A(100 mΩ Rdson)

- PWM频率高达20kHz

- 超低待机电流:1.5uA

- 输入兼容3V CMOS电平

- 具有多种故障诊断和保护功能

a) 欠压保护

b) 过压钳位保护

c) 热关断保护

d) 防直通保护

e) 导通和关断状态下的短路(短电池,短地)&开路保护

f) 掉地&掉电源保护

CS引脚的多功能性,既可以用来检测电流,又可以用来反映故障状态

有低功耗待机模式

可以驱动两个独立的半桥

封装:SOP-16,EPSOP-16

独特优势:

1. 国内首颗单芯片集成H桥驱动方案,鲁棒性更强,可靠性更高;

2. 支持低功耗待机模式,可以帮助减小系统功耗;

3. 纯模拟控制接口,简单易用;

4. 应用场景较灵活,驱动负载多样化,可以驱动全桥,两个独立的半桥甚至多个级联的全桥应用场景;

5. 具有丰富的诊断和保护功能,不仅能检测on-state模式下的短路故障,还能检测off-state模式下的开路故障;

6. 除了电流限制和过温关断保护,该芯片还有先进的功率限制保护模块,可以用来限制温度的急速上升,以此来提升芯片的使用寿命。为实现该功能,芯片内部集成两个温度传感器,一个放在逻辑控制模块,一个放在大功率的Power MOS模块,一旦检测到两者的温差超过60度,芯片就执行热关断;

7. DIA57100有两个封装版本,一个是市场上通用的SOP-16封装,还有一个是在SOP-16封装的基础上增加了散热焊盘,以此来提升芯片的散热性能。通过实验室自测和客户的测试反馈,在同等条件下,DIA57100具有更强的带载能力。

应用场景:

DIA57100主要用于汽车车身应用,适用于各类汽车车身控制模块中的各种电机驱动。该芯片在客户端进行了低温下的堵转电流测试,要求芯片在测试过程中不会进入过温保护,不会被损坏,实验重复五千次,芯片没有出现任何问题。

未来前景:

DIA57100,在技术上不断突破,已进入实质审查发明专利1项,技术成果具有先进性;在应用上不断完善,符合车规AEC-Q100认证,并通过客户检验,得到客户认可,获得市场认同;在生产过程中充分考虑价格成本,产品更具性价比。因此,DIA57100将凭借高性能、低功耗、更兼具可靠性与安全性的优势在门窗控制系统中发挥巨大作用,充分满足客户对车身控制应用的要求,得到更多客户的青睐,不断扩大市场份额。

2023“芯向亦庄”汽车芯片大赛

随着新一轮科技革命和产业变革深入推进,汽车与能源、交通、信息通信等领域加速融合,汽车正从单纯的交通工具向移动智能终端、储能空间和数字空间转变,芯片在其中发挥的重要性与日俱增;芯片供应已成为汽车产业健康发展的关键影响因素。

为加快汽车芯片成熟产品的应用与推广,推动汽车和芯片产业跨界融合及产业链上下游协同发展,由北京市科学技术委员会、北京市经济和信息化局指导,北京经济技术开发区管委会主办,盖世汽车承办的2023“芯向亦庄”汽车芯片大赛共设置2023汽车芯片行业影响力人物奖、2023汽车芯片50强、2023最具成长价值奖、2023最佳合作伙伴奖, 进行优秀企业发掘和先进技术解决方案的评选,向行业内外展示和报道这些优秀的创新科技企业和行业领军人物,共同推动行业的发展和进步。

来源:盖世汽车
