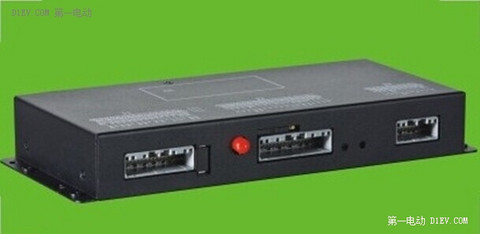

BMU05主控模块
BMU05主控模块，适用于EV/HEV动力锂电池组的管理，是BMS系统的核心控制模块。
BMU05主控模块型号列表
|
序号 |
编码 |
型号 |
配置说明 |
|
|
1 |
010110XX |
|
6～32V，3xCAN，7xDO，8xDI，400V母线 |
|
|
2 |
01011057 |
BMU05-I-G-12/24V-400/900 |
6～32V，3xCAN，7xDO，8xDI，900V母线 |
BMU05主控模块功能指标
BMU05主控模块主要参数
|
技术参数 |
额定规格 |
误差 |
备注 |
|
模块工作电源 |
6～32V |
/ |
<4W |
|
系统最大电池单体数 |
300串 |
/ |
支持最大5组电池串并管理 |
|
电池组总电压 |
0～920V（900V） |
±0.5% |
典型电压等级为350V,700V |
|
0～460V（400V） |
±0.5% |
典型电压等级为350V |
|
|
负载母线电压 |
0～920V（900V） |
±0.5% |
典型电压等级为350V,700V |
|
0～460V（400V） |
±0.5% |
典型电压等级为350V |
|
|
电池组总电流 |
-5V～5V |
±0.5% |
单路电流霍尔，±12V电源 |
|
-5V～5V |
±0.5% |
双路LEM电流霍尔,+5V电源 |
|
|
-100～100mV |
±0.5% |
电流分流器接口 |
|
|
绝缘检测电阻 |
0～5KΩ |
2KΩ |
电池组任意点接地下测量精度。 系统漏电流=母线电压/绝缘电阻 |
|
>5KΩ |
±15％ |
||
|
30K |
1K |
30K负极单极接地时测量精度 |
|
|
温度检测信号 |
-40～100 |
±1 |
用于外部NTC温度传感器检测 |
|
通用开关量输入接口 |
12/24V |
/ |
8路，1路共负极，7路共正极 |
|
充电联络信号 |
0～12V |
/ |
符合国标交流充电口CC信号要求 |
|
-12～12V |
/ |
符合国标交流充电口CP信号要求 |
|
|
0～12V |
/ |
符合国标直流充电口CC2要求 |
|
|
充电激活功能 |
/ |
支持CC,CP,CC2任一个信号激活 |
|
|
ACC信号输入接口 |
12/24V |
/ |
1路 |
|
充电枪信号输入接口 |
12/24V |
/ |
1路 |
|
充电控制输出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源输出 |
|
电池正极控制输出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源输出 |
|
电池负极控制输出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源输出 |
|
预充控制输出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源输出 |
|
DC/DC控制输出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源输出 |
|
制冷空调控制输出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源输出 |
|
制热空调控制输出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源输出 |
|
外部通信接口 |
2路CAN2.0， GPRS无线接口 |
||
|
内部通信接口 |
1路CAN2.0，速率250Kbps |
||
|
维护接口 |
1路USB （用于数据导入导出，程序升级） |
||

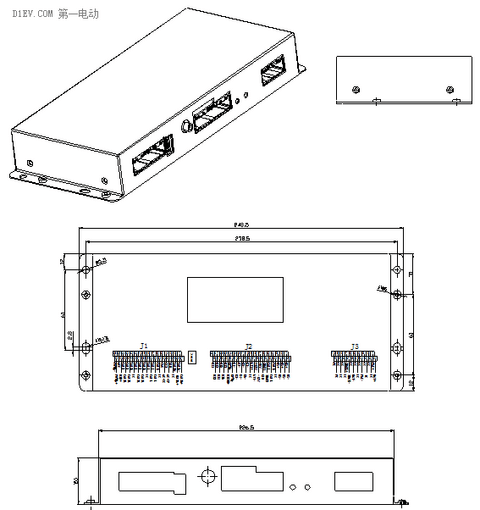

BMU05主控模块外形尺寸图
BMU05主控模块结构尺寸见下图
主控模块USB接口
用户可以使用通用的U盘将BMS记录的运行数据导出，也可以使用U盘进行BMS程序升级。
使用U盘升级程序
用户可以使用U盘方便的升级BMU主控模块程序，操作方法如下：
将BMU05主控模块固件文件(KL_BMU.bin)放到U盘根目录中。
关闭BMU05主控模块电源，将装有固件的U盘插入主控模块的USB接口。
打开BMU05主控模块电源，此时主控模块将自动读取U盘中的程序进行升级，升级过程约5～10秒左右。
程序升级完毕后，BMU05主控模块上的红色和绿色两个指示灯将常亮，表示升级成功。
关闭BMU05主控模块电源，拔掉U盘然后再打开BMU05主控模块电源，程序将自动运行， 红色指示灯熄灭，绿色指示灯慢闪，使用调试软件或显示屏检查版本号是否正确。
使用U盘导出运行数据
用户可以使用U盘方便的将BMS的当前配置参数和运行日志导出到U盘中，数据导出过程中绿色LED会常亮，红色LED熄灭，U盘上的指示灯闪烁。数据导出速度>1MB/分钟。
注意：由于BMU05主控模块在导出数据过程中会暂停其他任务，所以USB数据导出功能只能在停车后才能使用，在正常行车过程中严禁将U盘插入BMU05主控模块USB端口。
