BDU显示模块

BDU03显示模块

第一电动网新闻图片

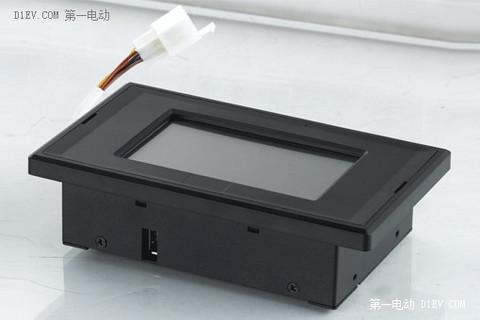

BDU03显示模块采用抗扰性优良的CAN2.0通信接口,配以便捷触摸屏操作,能够实时的监控电池系统的所有运行数据。BDU03外形美观,结构坚固,安装方便,既可以作为监控仪表安装在电动车辆上,也可以作为调试终端在生产维护过程中使用。

BDU03显示模块型号列表

序号

编码

型号

配置说明

1

01011053

BDU03-12V/24V

9V32V1xCANLCD1xUSB

说明:01011053是宽电源版本,可以替代01011024和01011025。

BDU03显示模块功能指标

项目

规格

误差

备注

宽电源版本工作电源

9V32V

/

<2.5W

显示屏规格

4.3寸真彩触摸屏

通信接口

1CAN2.0

隔离型

维护接口

1USB

用于维护升级

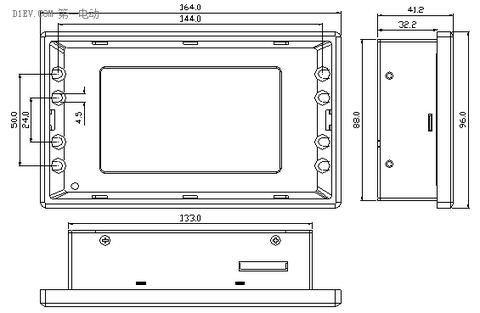

BDU03显示模块外形尺寸图

BDU显示模块

注:整机尺寸公差±0.5mm。

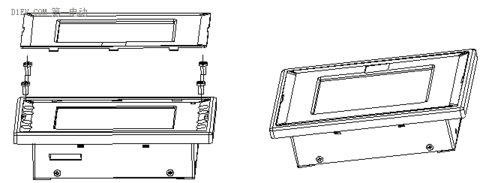

安装时先取下塑胶面板的盖板,露出螺钉安装孔,上好螺钉后再盖上盖板。螺钉的固定方式有两种:

1. 如固定面为塑胶件(如大巴仪表台等),可用M3自攻螺丝安装;

2. 如固定面为金属件,需在金属件上预先按尺寸设计好M3的压铆螺母。

BDU显示模块

嵌入安装:面板开孔尺寸(长*宽*高mm=135*90*35mm)

详情咨询热线电话:0755-26654525

来源:深圳市科列技术股份有限公司
