简述电动汽车充电桩的工作原理

电动汽车充电设施包含的内容较为广泛,包括充电电池、充电电缆、充电接口以及充电站建设中与电动汽车充电相关的相它设施等。关于电动汽车充电接口、充电电缆、充电电池、电动汽车充电站等国家已经颁布相应的标准、各对口部委也已出台相应的规范,今天给大家介绍下电动汽车充电桩的工作原理。

1、大功率电动汽车充电机(快速充电模式)的结构框图如下图所示,通过三相电网输入交流电,经过三相桥式不可控整流电路整流变成直流电,滤波后提供给高频DC-DC功率变换器,功率变换器经过直直变换输出需要的直流,再次滤波后为电动汽车动力蓄电池充电。

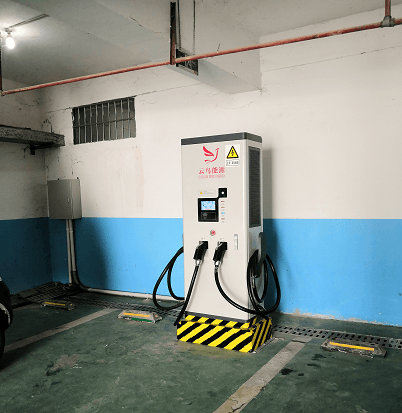

直流充电桩(机)的工作原理及图示如下:

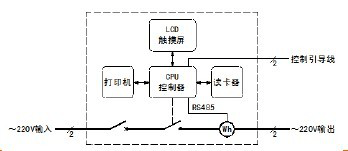

2、交流充电桩一般为常规充电模式, 下图为交流充电桩的原理图,其人机交互界面采用大屏幕LCD彩色触摸屏,充电可选择定电量、定时间、定金额、自动(充满为止)四种模式。充电桩的交流工作电压220V±15%,额度输出功率3.5KW、7KW,普通纯电动轿车用充电桩充满电需要4-5个小时,由于充电桩造价低廉、主要安装在停车场,适用于慢充动力电池。

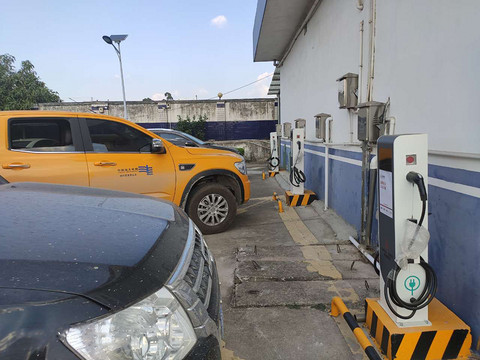

交流充电桩的工作原理及图示如下:

来源:第一电动网

作者:云鸟充电
