【必充技】——分流器在充电桩上的实际应用

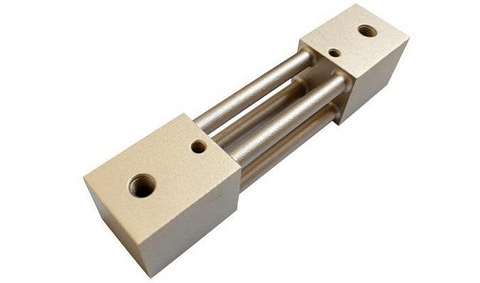

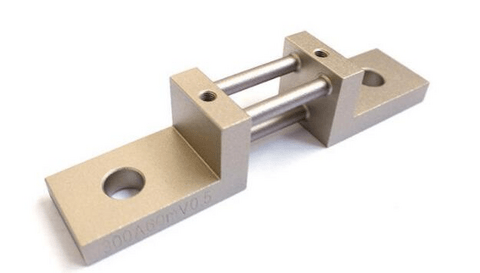

要测量一个很大的直流电流，例如几十安培，甚至更大，几百安培，没有那么大量程的电流表进行电流的测量，怎么办？这就要采用分流器。就是一根短的导体，可以是各种金属或合金的，也连接端子；其直流电阻是严格调好的；串接在直流电路里，直流电流过分流器，分流器两端产生毫伏级直流电压信号，使并接在该分流器两端的计量表指针摆动，该读数就是该直流电路里的电流值。
所谓分流，即分一小的电流去推动表指示，该小电流（mA)与大回路里的电流(1A-几十A）比例越小，电流表指示读数的线性就越好，也更精确。这是电工电路的常用产品，防雷有分流措施。
由于目前市面上的充电充电桩有很大一部分是直流充电桩，因此分流器在直流充电桩上面应用还是比较普遍的。选分流器就选衢州首诚电子有限公司生产的分流器
(1)按所用电流表(或电流电压两用表)表盘上所标出的mV数选择分流器的额定压降规格(一般常用的是75mV或45mV)。若所用电流表无此值，则用下式计算表的电压量限，然后再选择分流器的额定压降规格。表的电压量限(mV)=电流表满刻度时的电流(A)×电流表的内阻(Ω)x 1000。
(3)将选定的分流器两个电流端分别与电源和负载相连接，电位端接电流表，应注意电流表的端子极性要接对，则电流表的量程就扩大到了分流器上标定的电流值。
目前我国的充电桩产业正在配合着新能源汽车产业迎来了一波新的产业升级机会，产品的生产品质决定了销路，因此细分到一个小小的零部件的选择也不能马虎，这才是制造强国的应有责任。
