美国新势力Lucid 的电池冷却方案
在油管上，美国新势力Lucid Motors 发布了视频展示了电池设计技术（官方Tech Talks讲座共10集），由Lucid的CEO兼CTO Peter Rawlinson来介绍电池系统。
这套电池系统设计，覆盖了Lucid Air Pure (88kWh)、Lucid Air Pure (93kWh)、Lucid Air Grand Touring(112kWh)和Lucid Air Dream Edition (118kWh)。

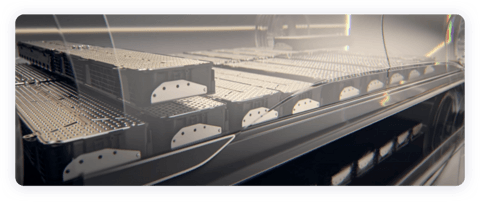

▲图1.电池系统的设计解析
这套系统与传统设计主要的差异在于：
●电池冷却技术：电池是从顶部/末端冷却。
●电气连接封装在注塑成型的塑料中。
●电池模块内部，有10组电芯串联（上限电压42V），每组30个电芯并联，每组由绝缘材料进行分割；有22个电池模块，最高电压伟924V。

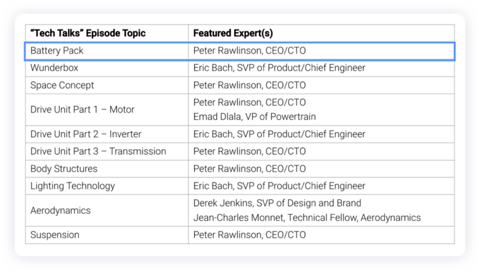

▲表1.这个系列的内容
Part 1
视频里面的细节
我们首先看一下这个圆柱模组的设计。

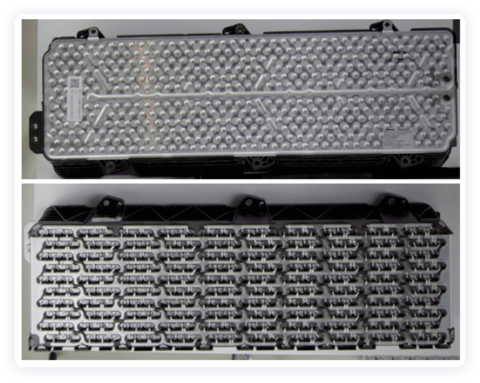

▲图2.Lucid模组的上下底面
从电气来看，Lucid让Busbar是与塑料支架注塑在一起，这种结构设计起到几个作用：
●提高了生产的效率；
●把母线排和电芯的连接处理做的更简单了；
●Lucid的电芯电气连接也是有创新的，由于顶部采用了散热设计，电气需要在电芯一端完成正负极连接，如下图所示采用铝片连接的方式，然后根据铝片熔断安全防护。
在Busbar上做注塑，其实也是不得已而为之，因为这部分需要作为外框整体实现框架绝缘的设计。

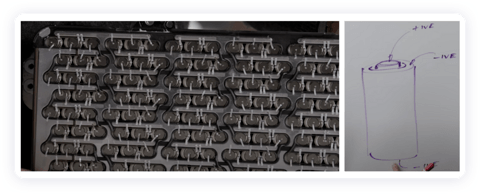

▲图3.Lucid的21700电芯的正负极连接和Busbar
这都是为了顶部的散热设计，现在好多整车企业都很喜欢这种顶端的散热设计，让电芯的顶部和散热板进行连接，让电芯和外部进行热隔离。

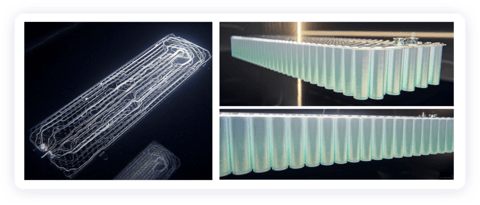

▲图4.Lucid的水冷设计
Lucid采用顶部是平面冷却的方式，在非受力的情况下，通过间隙控制保证冷板与底部的良好接触，在这里水冷板直接和电芯贴合的部分采用了导热绝缘的材料，在保证贴合的情况下进行绝缘处理。

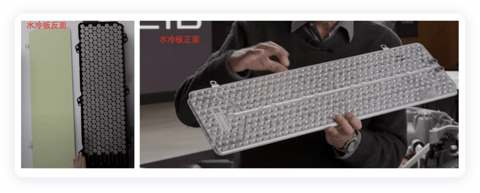

▲图5.Lucid的水冷板
Lucid也采用了一套分布式的电池管理系统，把采样板内置在模组里面，然后BMS主系统单独做了一块板，如下所示。

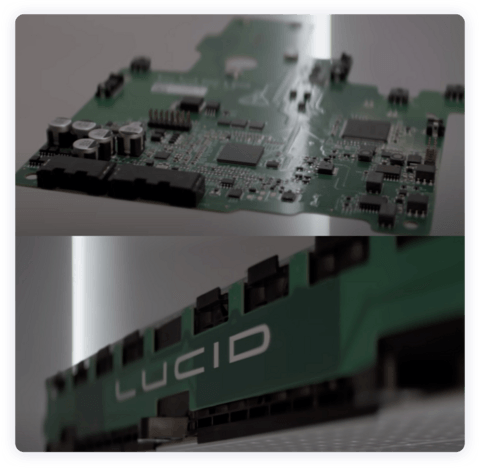

▲图6.Lucid的内置CMU采样板

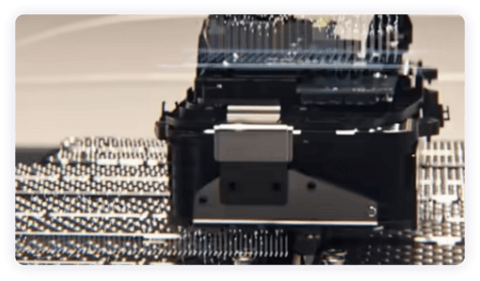

BMU的位置被放置在一个模组的顶部，如下所示。
▲图7.BMU的位置在一个模组上方
Part 2
和特斯拉的顶部冷却（4680）方式做对比
当然特斯拉想做的，是在底部做支撑和泄压排放，然后在顶部做电气连接和绝缘设计，并且通过导热胶的部分，让母排的热量充分散出去。
相比较Lucid顶部做电气连接嵌塑的方法，这种电气绝缘和导热散热模式效果可能更直接一些。再加上里面本来就有的散热板，面向400V900A的特别容易发热的充电曲线，这个设计并不过分。

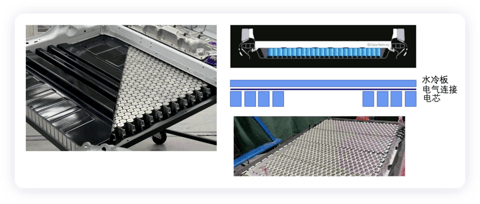

▲图7.特斯拉的4680散热设计对比
比较期待3月份等4680Model Y完成交付，实际产品设计出来以后，我们看这一代产品和国内电池的性能差异。
小结：美国这边做圆柱电池设计还是非常多的，而在中国不太有人愿意做圆柱电芯的应用，主要还是因为在中国很难打通产品设计到制造层面这条通路——车企的方案还是通过供应商来直接做更快；同时主要的圆柱供应商能力也比较有限。
