大联大友尚集团推出基于NuVolta产品的车载无线快充方案
2024年6月4日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于伏达半导体（NuVolta）NU8060Q芯片的车载无线快充方案。

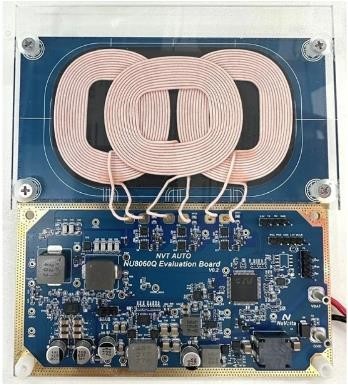

图示1-大联大友尚基于NuVolta产品的车载无线快充方案的展示板图
在汽车不断向电气化、智能化方向演进的过程中，车载无线充电底座正逐渐成为众多车型的标配。这种设计不仅为驾乘人员充电提供更便捷的方式，还进一步推动车内空间的优化和升级。随着无线充电技术的持续进步，用户对车载无线充电方案的要求也愈发严格。在这种趋势下，大联大友尚基于NuVolta NU8060Q芯片推出车载无线快充方案，该方案能够在实现高功率快充的同时，保障充电的安全性。
图示2-大联大友尚基于NuVolta产品的车载无线快充方案的场景应用图
NuVolta旗下的NU8060Q是一款具有高集成度、高效率和高精度的无线发射端芯片。该芯片支持宽电压输入，推荐最高工作电压27V，瞬态耐压最高可达36V。在设计时，NU8060Q单颗芯片能够兼容配置高达80W的无线充电接收端（Rx）负载，能够满足高功率无线快充需求。
NU8060Q内部集成高效率全桥FET和12mΩ Rdson器件，与市面上现有的产品相比，其在高功率应用中具有良好的热性能。不仅如此，该芯片还搭载无线充电应用所需的多种重要功能，如全桥驱动、高精度的电流检测、Q值检测功能以及带内通信解调功能等。

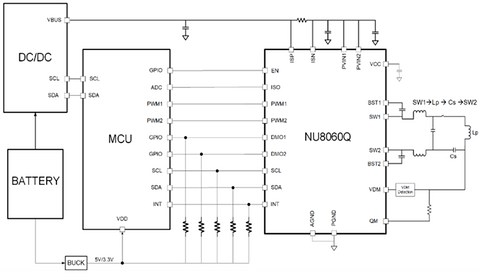

图示3-大联大友尚基于NuVolta产品的车载无线快充方案的方块图
未来，随着无线充电趋势进一步扩张，大联大还将携手NuVolta推出更多的快充方案，为不同行业带来高效率与安全性兼具的充电体验。
核心技术优势：
高效率、高集成度，内置低内阻12mΩ全桥，具有突出的热性能；
单颗芯片支持50W快充，且在散热优化后可支持最高达80W快充；
内置高精度谐振腔内频率检测和超高精度Q值检测、低误码率数字解调；
电流检测精度达±1%，高于15W的重载时精度甚至可以提高至±0.5%；
三种解调模式可选：电压检测、峰值电流检测、平均电流检测；
超强的保护功能：OVP、OCP、SCP、OTP；
内置中断上报功能，支持I²C通信。
方案规格：
AEC-Q100 Grade 1认证；
宽电压输入范围3V~27V；
集成5V LDO；
过压充电保护；
过流充电保护；
过温充电保护；
充电效率最高达85%；
5mm×4mm QFN封装。
