电芯集成车顶（CTR）：一种新型的动力电池结构
当前新能源汽车普遍采用底盘集成式电池结构（如CTP、CTC和CTB），虽带来了低重心优势，但在热失控安全、涉水成本及排气散热方面存在固有缺陷。提出了一种电芯集成车顶（Cell to Roof, CTR）的新概念，分析其在安全性及制造工艺上的独特优势，探讨因车辆质心抬高而面临的操控稳定性挑战，并结合高能量密度电池技术、底盘主动控制技术以及轻量化结构，论证该方案已具备现实可行性，提出了CTR在增程式车辆及豪华电动车领域的应用路径。
1、电池集成于底盘的安全与成本困境
当前，主流新能源汽车的动力电池包主要集成在底盘中部，这种设计的核心优势在于：重心低，显著提升行驶稳定性与操控极限；空间利用好，不挤占乘坐与储物空间。

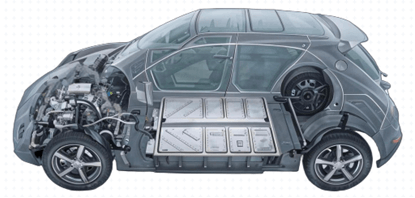

图1 电池安装于底盘
然而，这一结构存在三个问题：
1）热失控逃生风险
电池发生热失控时，有毒烟气与火焰位于乘客正下方，由于热烟气向上流动，会直接快速充满驾驶舱；若碰撞导致车门变形无法打开，可能造成严重人员伤亡。
图2 热失控后对驾驶舱的危害
2）涉水成本高
底盘位置的电池包必须达到IP67甚至更高防护等级，增加了密封设计、制造工艺与检测成本。
3）散热排气困难
为满足涉水与底部防护要求，电池包通常采用密闭高强度壳体；一旦电芯发生内短路，内部压力无法及时释放，易引发更大规模的热蔓延。
2、电池置于车顶的安全与工艺简化
若将电池组件转移至车顶，可从根本上解决上述底盘集成的痛点：
1）本质安全提升
电池着火后，火焰与有毒气体的喷射方向远离驾驶舱，向上或向车外扩散，乘客获得更长的逃生时间，且避免了“躺在火焰上”的致命处境。
2）涉水等级降低
车顶位置对涉水密封要求远低于底盘，电池包防护等级可从IP67降至IP55，显著简化了密封结构、降低了制造成本。
3）主动热管理成为可能
车顶电池的上盖可设计为机械式可开启机构，当热失控发生时，上盖自动弹开，形成烟气定向排放通道，同时便于消防人员从车顶直接注水或喷射灭火剂，实现主动抑爆。
3、行李架外挂电池存在的问题

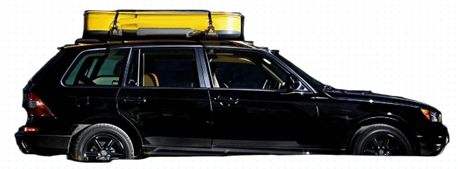

图3 行李架位置外挂电池包
车顶行李架位置外挂电池，是电池置于车顶一种技术方案，但在传统工程视角下被认为可行性不高，主要原因包括：
1）质心高度增加
整车质心上移，导致侧倾刚度降低，高速过弯或紧急变线时侧翻风险增加。
2）碰撞安全性下降
车顶承重结构需要大幅强化，且翻滚工况下对车顶强度的要求呈指数级上升。
3）空气阻力变大
车顶电池包破坏流线型设计，增加正投影面积与风阻系数，降低高速续航经济性。
4）通过性受限
整车高度增加，无法进入限高较低的老旧地下车库或立体机械车位。
4、电芯集成车顶的技术方案

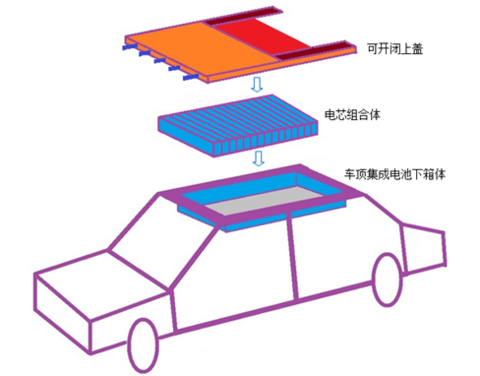

图4 CTR技术方案
区别于行李架外挂电池方案，电芯集成车顶（CTR）是一种结构创新方案：
1）共用结构件
车顶外板兼作电池包上盖，车顶横梁兼作电池框架，电芯直接作为结构件参与车顶的刚度贡献。
2）重量优势
与传统“电池包+车顶”的双重结构相比，CTR可减重15%~25%，这对降低顶部质量惯性、缓解操控恶化至关重要。
3）强度提升
电池与车顶集成后，车顶抗压强度显著提高，甚至有利于满足更严苛的翻滚碰撞法规。
5、技术进步为CTR应用奠定了基础
近年来，三项关键技术的发展提升了CTR应用的可行性：
1）电池能量密度跃升
三元和铁锂能量密度提升较快，使同样15kWh电量的电池包质量降低至80-100kg，半固态和固态电池未来可期、将进一步减少电池重量，质心抬升幅度显著减小。
2）底盘主动控制技术成熟
过去仅用于超豪华车的主动悬架（如空气悬架+CDC减震器）、主动横向稳定杆和主动后轮转向正逐步下探至30~40万级别车型，这些系统可在急转弯时主动调节内外侧悬架刚度与车身姿态，抵消因车顶重量产生的侧倾力矩。要真正落地CTR，建议与整车动态控制系统协同设计，技术组合包括：
（1）主动悬架：实时抬高或降低车身高度，在日常工况降低车高以改善风阻与进出车库，在高速驾驶时实时调整刚度以抑制侧倾。
（2）主动横向稳定杆：在急转弯时主动施加反向扭转力矩，有效抵消车顶电池增加的侧倾力矩，使侧翻阈值恢复到与普通SUV相当的水平。
（3）主动后轮转向：高速同向转向补偿横摆响应，提升紧急变线时的车辆可控性，避免因顶部质量惯性过大导致的甩尾或失控。
通过上述系统的联合控制，CTR车辆可以解决操纵稳定性变差的核心问题。
3）集成化减重
与“车顶行李架+外挂电池包”粗放方式相比，CTR能实现系统的轻量化，降低了对操纵稳定性的影响。
6、应用场景与路径
CTR无需在所有车型上立即替代底盘电池，其现实切入点包括：
1）增程式车辆
当前量产车车顶静压承重普遍在80-100kg（满足翻滚法规），对应电池电量约12~15kWh，可提供大于100km的纯电续航里程，恰好满足中国增程式车型的国标最低纯电续航要求。无需改变车身结构，直接采用CTR模块，替换原有天窗或全景玻璃车顶的全部或部分面积，选择性加装主动悬架，即可量产。
2）豪华电动车
相对于价格和能耗，豪华电动车用户更关注安全性和技术独特性，可采用“CTR + 底盘主动控制”的完整方案。
若仍需进一步降低质心，可在底盘最低处（原电池包位置）布置配重块（如高密度金属辅助模块），大幅降低质心高度，同时不增加安全风险。
高端MPV、全尺寸SUV、豪华轿车定制版，主打“零入侵驾驶舱热安全”作为核心卖点。
7、结论
CTR实现了电池下箱体与车顶的集成，减小风阻、提升空间利用率、实现轻量化；电池热失控后，避免了有毒气体和火势向驾驶舱的渗透，并为下一步消防处理操作做好准备；无需过高的防护等级，降低电池成本并简化生产工艺；辅以底盘主动控制，可以确保车辆操纵稳定性；可以预见，CTR将作为底盘集成电池的重要补充，在某些特定细分市场展现出独特的工程价值与商业前景。
北京氢华汽车科技集团对CTR技术进行了比较深入的研究，希望与各车企进行合作，共同推动这一技术的产业化落地。
