解读《电动汽车用驱动电机系统》国家标准(1)：技术条件

国家质检总局和国标委已经在2015.2发布了新的GB/T18488-2015《电动汽车用驱动电机系统》国家标准，于2015.9.1正式实施。代替GB/T18488-2006国家标准。

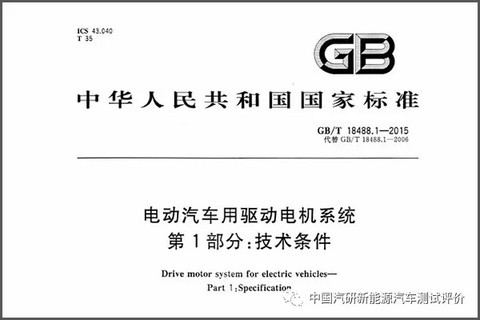

GB/T 18488.1-2015《电动汽车用驱动电机系统第1部分：技术条件》

本文是针对《第1部分：技术条件》更新内容进行的解读，在后续的文章中将对《第2部分：试验方法》更新内容进行解读。

GB/T18488.1-2015的主要变化—汇总

术语和定义	工作制	电压等级	型号命名	项目分类
一般性项目	温升	输入输出特性	安全性	其他

1、术语和定义

类别

内容

新增

驱动电机系统、驱动电机、驱动电机控制器、直流母线电压、额定电压、最高工作电压、输入输出特性、持续转矩、持续功率、转速控制精度、转矩控制精度、转速响应时间、转矩响应时间、主动放电、被动放电、驱动电机控制器支撑电容放电时间、驱动电机控制器工作电流、驱动电机控制器持续工作电流、驱动电机控制器短时工作电流、驱动电机控制器最大工作电流、驱动电机系统效率

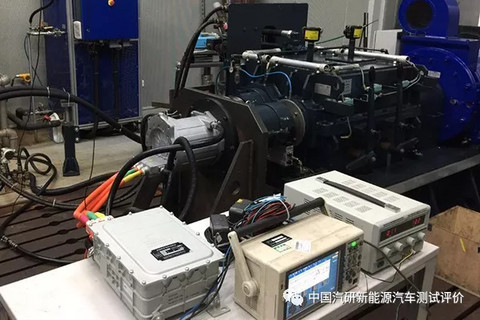

电机系统测试

2、工作制

类别	内容
变更	由原规定的S1-S9工作制改为“由制造商与用户参照GB755制定”。工作制规定为“燃料电池电动汽车及纯电动汽车用电机、控制器、电机系统为GB755规定的S1工作制；对于混合动力汽车用电机、控制器、电机系统，为便于试验考核，等效至S1工作制。

3、电压等级

类别	内容
新增	增加了60V、72V、80V、650V、700V、750V，并将144V、288V、312V、336V、384V、600V定为优选级别。

4、型号命名

类别	内容
新增	参考18488.1中的附录A“驱动电机及驱动电机控制器型号命名”。

5、项目分类

类别	内容
新增	一般性项目(包括：外观、外形和安装尺寸、质量、控制器壳体机械强度、液冷系统冷却回路密封性能、电机定子绕组冷态直流电阻、绝缘电阻、耐电压、超速)；
	温升；
	输入输出特性(包括：持续转矩、持续功率、峰值转矩、峰值功率、堵转转矩、最高工作转速、效率、控制精度、响应时间、控制器工作电流、馈电特性)；
	安全性(包括：安全接地检查、控制器的保护功能、控制器支撑电容放电时间)；

6、一般性项目

类别	内容
增加	驱动电动机绕组对温度传感器的工频耐电压的规定，应能承受1500V的工频耐电压试验，无击穿现象，漏电流应不高于5mA；
变更	原“驱动电机控制器壳体机械强度”的规定“30cm×30cm的面积上加100kg质量所产生的重力”改为“不低于10kPa的压强”。由于控制器的大小和形状各异，考虑标准条文的更合理性和实际易操作性，将原版本中规定折算成相应的压强的规定；
	原“液冷系统冷却回路密封性能”的规定中反映密封状态的压力限值由“40±5kPa ”改为“不低于200kPa”。实际远高于40kPa，目前电动汽车冷却系统出口压力一般为70kPa～120kPa，试验压力取公称压力的1.5倍为105～180 kPa，再考虑一定的裕度，一般取试验压力指标200 kPa；
	更改了“驱动电机定子绕组对机壳的热态绝缘电阻”的规定，当绝缘电阻低于0.38MΩ时，则按照0.38MΩ进行。将原公式中的“额定电压”更改为“最高工作电压”；
	更改了“驱动电机控制器绝缘电阻”的规定，由原规定“热态绝缘电阻不小于1MΩ”更改为“冷态和热态绝缘电阻均不小于1MΩ”；
	更改了“驱动电机绕组的匝间冲击耐电压”的规定，对电枢绕组、励磁绕组、有刷直流驱动电机电枢绕组做了分别的规定；
	更改了“驱动电机绕组对机壳的工频耐电压”和“驱动电机控制器工频耐电压”的规定，将“额定电压”的文字更改为“最高工作电压”。

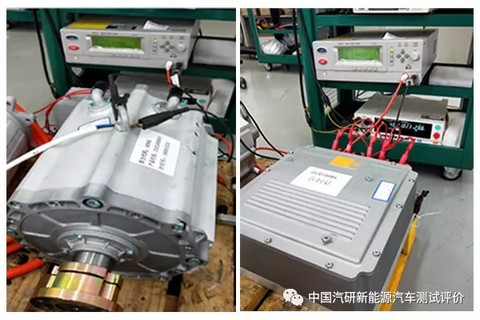

电机一般性试验

7、温升

类别	内容
变更	温升限值引用“GB755-2000”改为引用“GB755-2008”；
取消	控制器温升的规定;

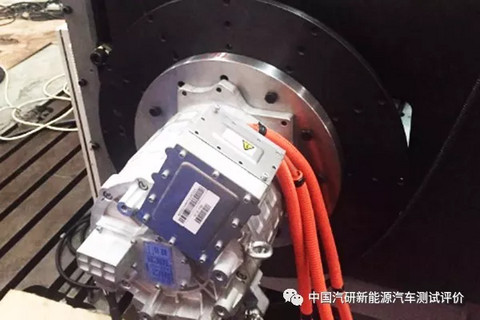

电机与台架连接

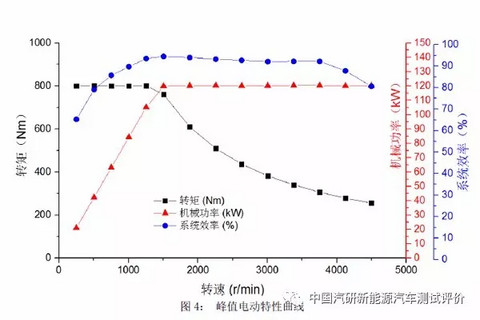

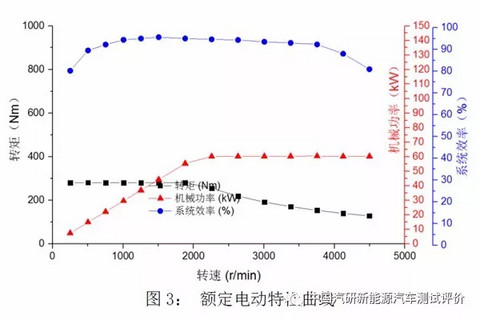

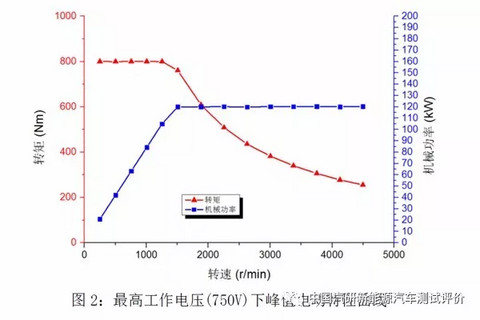

8、输入输出特性

类别	内容

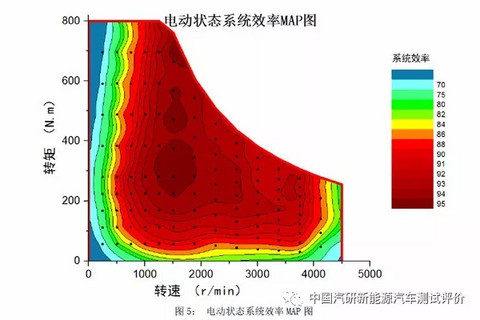

增加	持续转矩、持续功率、峰值转矩、峰值功率、最高效率、高效工作区的规定；
	关于“效率”，通过术语定义，明确规定；
	控制精度、响应时间的规定；
	控制器输出电流的规定
变更	“电压波动”改为“工作电压范围”，且考虑到电压范围和电池的种类有关，不能一律定义为125、75%；
变更	“再生能量回馈特性”改为“馈电特性”
取消	120%及75%额定电压的规定；
取消	堵转电流；

9、安全性

类别	内容
增加	“驱动电机控制器支撑电容放电时间”的规定，控制器支撑电容放电分为主动放电和被动放电，明确控制器支撑电容被动放电时间应不大于5min，主动放电时间不超过3S；
	“低温贮存”、“高温贮存”的规定；
	恢复常态后，应能在额定电压、持续转矩、持续功率下正常运行。
	“随机振动”的规定
变更	“低温工作”的规定，低温限值由“-20℃”变为“-40℃”，由“低温下能正常工作4h”变更为“试验后，箱内复测绝缘电阻”
	“高温工作”的规定，限值由“+40℃”变为“+55℃”；
	“湿热”的规定，由“应能承受40℃，相对湿度为95%， 48h的恒定湿热试验”改为了“应能承受40±2℃，相对湿度90%-95%，48h的恒定湿热试验”。恢复常态后，应能在额定电压、持续转矩、持续功率下正常运行；
	“防水防尘”的规定，将“GB/T4942.2”变更为“GB4208”;
	“盐雾”试验的持续时间由16h变为48h；
	“电磁辐射”改为“电磁辐射骚扰”，将限值改为符合产品的技术文件要求；将“电磁辐射抗扰度”改为“电磁辐射抗扰性”，将限值改为符合产品的技术文件要求
取消	接触电流的规定；
	定频振动；
	振动的规定；GB10068-2000主要面向工业空载般自由场电机试验，不适合车载负载情况；

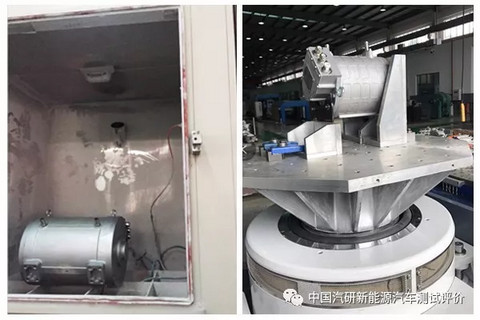

电机砂尘箱环境试验（左）/电机振动试验台（右）

10、其他

类别	内容
增加	检验规则中，规定抽样样机数为3套：2套试验，1套备用；
增加	引出线和接线端的标志和标识规定，在标志、标识中增加了“危险警告”的规定；
取消	“噪声”的规定；
	“包装、运输和贮存”的规定；
	“整车工况”的规定
	“电机的功率定额、控制器的容量定额”的规定
	“电机绕组及接线板等绝缘件对机壳的冲击耐压”的规定
